1.개요
아파트에는 안테나 치기가 좋습니다.
그러나 점점 사회적 환경으로 Antenna 치기가 어려워져 가고 있지요.
주민동의를 얻고 관리소장의 허가를 얻고..하려면 쉽지 않습니다.
더욱이 3.5MHz 나 1.9MHz dipole Antenna 을 설치하려면 더욱 장소가 여의치 않은 것이 일반적인 환경입니다.
이럴 때 피뢰침 Antenna를 구상해 봅시다.
피뢰침 Antenna의 개요는 아파트의 동 과 동 사이에 1개의 element를 설치하고 element의 다른 한쪽은 피뢰침에 연결하여 earth를 시키는 구조입니다.
이 Antenna의 특징은
1).피뢰시설이 건전하다면 거의 완벽한 접지(radial) 역할을 기대할 수 있다.
2).아파트의 동과 동 사이는 대략 50~100m 정도는 되기 때문에 역L형 안테나가 가능하다.
3).동과 동 사이에 걸쳐서 element를 설치하면 지상에서 볼 때, 기존 유선 line과 흡사하여 관리실에 들키지 않을 수 있다.
4).대개 아파트의 경우 이 방법이 아니면 1.9MHz Antenna는 거의 불가능에 가깝다.
5).Ballun으로서 Match all 등을 쓴다면 전Band에서 사용이 가능하고 조정이 필요 없으며 쾌적한 상태에서 운영이 가능하다.(Match all ballun 이 없으면 안테나 튜너가 반드시 필요하다).Match All Ballun 참조
6).낙뢰의 우려가 있다.여름 한철에는 사용할 생각을 말아야 되고,다른 계절에도 외출 시에는 반드시 connector를 풀어서 창밖에 던져 두어야 한다.따라서 평소에는 rig에 Antenna를 연결하지 않은 상태로 유지하다가 교신할 때만 잠깐씩 연결 사용한다.

위와 같이 장,단점이 있습니다. 따라서 아래 글을 잘 읽어 보시고 한번쯤 시도를 해 보는 것도 또한 즐거운 일이 아니겠습니까?

2.구조

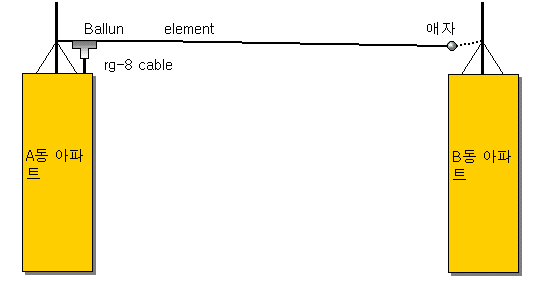

도면1. 피뢰침 안테나 구조
Antenna element를 한쪽은 피뢰침에 접지 하고 다른 한쪽은 건너편 아파트 옥상에 연결하여 Antenna를 설치합니다. 흔히 보는 중파방송국 Antenna에서 element를 눞힌 형태로 생각 하시면 됩니다.
이때 피뢰침과 연결할 때는 구리철사를 여러 번 감고 또 단단히 조여서 피뢰침과 단단히 연결하여야 합니다.

3.설치방법

1).준비물
소요공작원: 4인
Ballun :1개
Rg-8 cable:소요길이
Element: 건너편 아파트와의 거리에 상당.특히 검은색이 유리함.
구리철사:직경 2mm정도 1m
나이롱 빨래줄:최소 2뭉치, 아파트 동과 동 사이 거리의 2배 이상.
크램프(피뢰침에 감은 철사를 더욱 밀착 시킬 때 사용)
기타:펜찌,니퍼

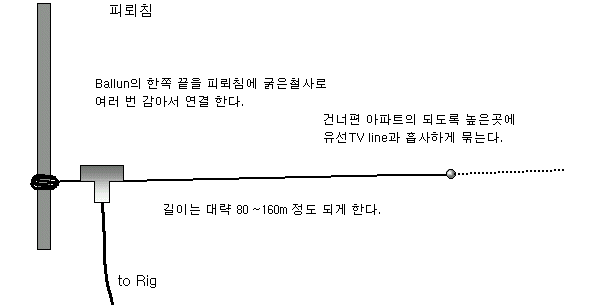

그림2. Ballun주위 상세

2).설치순서
가).경비 또는 관련자 들이 자리를 비울 때를 노린다.(일요일 점심때나 늦은 오후를 주로 공략함)
나).A동과 B동 옥상에 각각 1인이 나이롱줄을 가지고 올라간다.
다).옥상에서 나이롱줄을 지상으로 내린다.
라).지상에 대기하던 2사람이 양쪽 나이롱줄을 신속하게 연결한다. 이때가 제일 중요하고 관련자 에게 들킬 우려가 많고,사람과 차량의 통행에 지장을 줄 수 가 있으므로 최대한 신속하게 한다.
마).연결을 완료 하면 즉시 옥상의 2사람이 나이롱줄을 당겨 올린다.
바).A동 옥상에서 나이롱줄의 끝에 Element를 연결 한 다음 B동 옥상에 있던 1인이 나이롱줄을 당겨서 적당한 길이를 만든 다음 여분의 나이롱줄을 절단하고 피뢰침이나 기타 적절한 곳에 묶는다.
사)A동 옥상의 1인은 Element를 Ballun에 연결하고,Ballun의 다른 한쪽은 구리철사로 피뢰침에 연결한다.
아).피뢰침과의 연결은 단단히 하여야 하며, 이때 피뢰침을 감은 구리철사 위에 크램프로 조이면 효과적 이다.
자).동축Cable을 연결하고 가능하면 빗물배수 홈통으로 line을 정하는 것이 외부에 잘 드러나지 않는다.
차).SWR 을 측정하고 필요시 수동튜너등을 사용하여 조정한다. 이때 동과 동 사이의 Element를 자르고 잇는다는 것은 사실상 불가능 함으로 튜너로 조정함이 좋습니다.

4.사용후기
저의 경우 동과 동 사이가 약 90m가 되어 이러한 Antenna를 설치 하였고 약 3년간 경비실에 들키지 않고 잘 사용한 경험이 있습니다.
경비 담당자가 거의 끝까지 유선TV line이 지나간 줄로 알고 있었을 정도이니까요..hi..
성능은 송,수신 모두에서 반파장 다이폴 Antenna 보다는 못합니다.
그렇지만 아파트에서 1.9MHz 나 3.5MHz반파장 다이폴 Antenna를 치기가 쉽지 않겠지요.또 안테나 설치허락을 받기도 어렵겠지요..이럴 경우 한번 시도해볼 가치는 있다고 생각됩니다.
그러나 불행하게도 1.9MHz band에서 국내교신이 거의 없습니다. CQ 를 내어도 응답이 없습니다.

5.맺음말
보다 양호한 상태로 운영 하시려면 주로 사용할 band를 정하고 1/2 람다 길이로 element를 정함이 좋습니다. 단 이럴 경우 공중에 element와 나이롱줄의 연결모습이 이상하게 보여 발각되기 쉽습니다. 그저 공중에는 선 하나가 주욱 지나가는 것이 보기에 좋습니다.
반드시 낙뢰에 대비하시기 바랍니다.
평소 수상한 행동을 많이 하였거나, 우기 철, 날씨가 흐릴 때는 안테나가 피뢰침에 연결되어 있다는 것을 명심하고 벼락을 집안으로 끌어 들일 수 있다는 상황을 명심하시기 바랍니다.
